1569S push i svängbar 90 ° manlig armbåge
  • 1569S push i svängbar 90 ° manlig armbåge
  • 1569S push i svängbar 90 ° manlig armbåge

1569S push i svängbar 90 ° manlig armbåge

Produktfunktioner:
■■ Mässing
■■ Bura n o-ring
■■ Rostfritt stålrörsstöd
■■ Möter D.O.T. FMVSS571.106
■■ Möter SAE J2494 & SAE J2494-3

Marknader:
■■ Tung lastbil
■■ Trailer
■■ Mobil

Applikationer:
■■ Luftbromsar
■■ Lufttankar
■■ Flygresa
■■ Skjutreglage
■■ Däckinflation
■■ Primär- och sekundärledslinjer

Kompatibelt slang:
■■ SAE J844 Type A & B Nylon Tubing

Referensdel nr:
AQ69DOTS -169pmtns -1869 -DQ69DOTS -1569SDOT

Kontakta oss

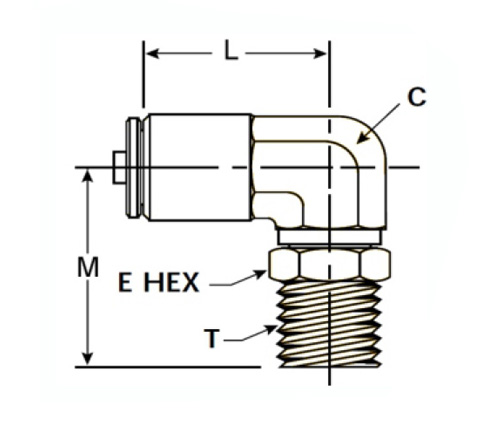

SPECIFIKATIONER

DEL#

Tube o.d × manlig nptf

C

M

L

E

1569S-D0T-4A

1/4 × 1/8

3/8

.89

.88

7/16

1569S-D0T-4B

1/4 × 1/4

3/8

1.07

.88

9/16

1569S-D0T-4C

1/4 × 3/8

1/2

1.13

1.00

11/16

1569S-D0T-6A

3/8 × 1/8

1/2

.99

.98

7/16

1569S-D0T-6B

3/8 × 1/4

1/2

1.10

.98

9/16

1569S-D0T-6C

3/8 × 3/8

1/2

1.14

.98

11/16

1569S-D0T-6D

3/8 × 1/2

5/8

1.46

1.07

7/8

1569S-D0T-8B

1/2 × 1/4

5/8

1.20

1.16

9/16

1569S-D0T-8C

1/2 × 3/8

5/8

1.25

1.16

11/16

1569S-D0T-8D

1/2 × 1/2

5/8

1.46

1.16

7/8

1569S-DOT-10C

5/8 × 3/8

3/4

1.23

1.40

11/16

1569S-DOT-10D

5/8 × 1/2

11/16

1.64

1.40

7/8

1569S-D0T-12D

3/4 × 1/2

15/16

2.46

1.40

1-1/16

1569S-D0T-12E

3/4 × 3/4

15/16

2.46

1.40

1-1/16

Designad för tunga applikationer som luftbromsar, lufttankar och luftturreglage, däckinflation, primär- och sekundära luftlinjer. Funktioner: Mässing, buna n o-ring och rostfritt stålstöd. Kompatibla slang: SAE J844 Typ A & B -nylonrör (referensdel nr: AQ69DOTS). Den manliga armbågen är en Oulet, som gör att en röranslutning av utanför diameter mindre än 12 mm kan monteras över en vinkel på 90 ° och i två fall, 45 °. Slutet är tappat och accepterar en M20X1.5 -tråd. Armbågarna passar in i faten / rören av bromslinjer och är inte kompatibla med kopparrör.
